Descrição

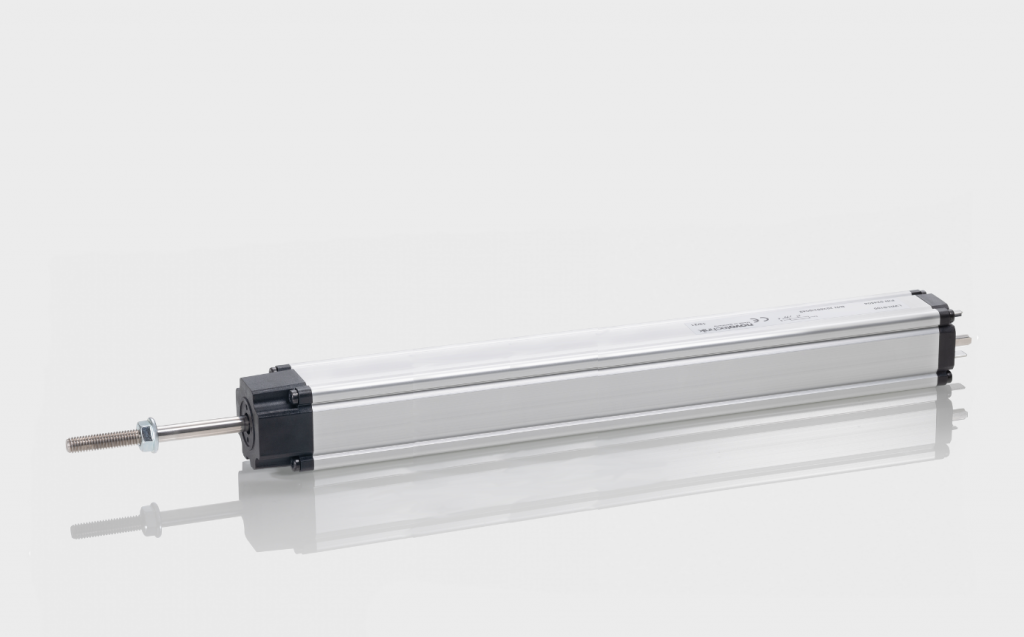

Régua Potenciométrica com Haste Interna Novotechnik modelo LWH-0450

A Régua Potenciométrica com Haste Interna Novotechnik modelo LWH-0450 é um sensor para detecção de posicionamento linear.

Usada em aplicações industriais e de controle e automação, como por exemplo em injetoras de plástico.

As réguas potenciométricas possuem detecção absoluta, ou seja, não precisa referenciar ao ligar. Além disto, seu design de haste da Novotechnik permite pequenos desalinhamentos sem danos aosensor.

Desenvolvida pela Novotechnik em 1947, a régua potenciométrica LWH possui durabilidade extremamente elevada, com vida útil de até 100 milhões de movimentos.

Dados Técnicos:

As réguas potenciométricas Novotechnik da linha LWH possui diversas vantagens técnicas, como por exemplo:

• Modelo original Novotechnik, criador da tecnologia
  • Maior durabilidade do mercado
  • Vida útil de 100 milhões de movimentos
  • Elemento resistivo em plástico condutivo
  • Permite desalinhamento leve no movimento da haste
  • Alta resistência mecânica graças a tecnologia proprietária
• Características elétricas
  • Curso útil 450mm
  • Saída ratiométrica (0 a tensão de alimentação, até 42Vdc)
  • Resistência elétrica compatível com o curso (de 3 a 10kΩ
  • Linearidade de até 0,04 ±% do fundo de escala
  • Resolução elevada de 0,01mm
  • Curso elétrico maior que o definido, evitando falhas
• Características mecânicas
  • Velocidade máxima de operação: 10 m/s
  • Aceleração máxima operacional: 200m/s² (20g)
  • Resistência a choques de até 50g (11ms)
  • Resistência a vibração de até 20g (5 a 2000Hz, 0,75mm)
  • Atuador em aço inox 1.4305, rotativo
  • Raspador com metal precioso, amortecido com elastômero
  • Grau de proteção IP55

Veja o Datasheet da régua potenciométrica LWH

Aplicações:

Sensores lineares detectam a posição linear de máquinas, como por exemplo em:

• Injetoras de plástico
  • Controle da posição de injeção
  • Controle da posição de avanço
  • Controle do fechamento do molde
  • Controle do extrator
• Máquinas Agrícolas ou Mobile
  • Controle da direção em sistemas GPS
  • Posição de braços de distribuidores
  • Nivelamento do solo
  • Posião de implementos
  • Profundidade de trabalho
• Madeireira
  • Serraria
  • Laminação MDF e MDP
• Geração de Energia
  • Anel de distribuição
  • Controle de Pitch
  • Tracker
• Usina de cana-de-açúcar
• Fundições
• Papel e celulose
• Diversas outras aplicações

Informação adicional

Sensor	Régua Potenciométrica
Tecnologia	Potenciométrica resistiva
Aplicação	Automotiva, Industrial, Mobile
Alimentação	Até 42Vdc
Interface (sinal de saída)	Analógica de tensão de 0 a tensão máxima aplicada, analógica ratiométrica
Curso útil	450mm
Resolução	Até 0.01 mm
Temperatura de Trabalho	-30 … +100°C
Grau de Proteção	IP55
Detalhes	Tecnologia potenciométrica, Durabilidade de até 100 milhões de movimentos
Compatlibilidade (consulte)	AFC, BTL, EL, ELPC, ELPH, EP, EPC, GPM, GPS, KPM, KTC, KTF, KTR, LHW, LPC, LPH, LT, LTC, LTM, LTR, LWG, LWH, LWX, ONPP, PA1, PC, PK, PY1, PY2, PZ12, RTC, THL, TLH, WPG
